Mise à jour le 28 septembre 2026
Une hauteur d’attente murale à 52 cm au-dessus du sol fini complique l’intégration de tiroirs coulissants sous un évier, tout en assurant un écoulement gravitaire suffisant pour la majorité des cuves.
Le point en 30 secondes
- Une évacuation à 52 cm préserve la pente hydraulique mais restreint le volume disponible pour les tiroirs sous la cuve.
- Le DTU 60.11 fixe une pente d’écoulement comprise entre 1 et 3 cm par mètre ainsi qu’un diamètre de tube de 40 à 50 mm pour l’évier.
- La compatibilité du meuble dépend du type de façade, de la présence d’un fond technique et de l’encombrement du siphon.
Hauteur d’évacuation de l’évier et contraintes du DTU 60.11
L’implantation d’une sortie murale pour évier se place traditionnellement entre 45 et 50 cm à partir du sol carrelé. Une hauteur de 52 cm facilite certains raccordements, mais réduit l’espace libre sous la bonde. Plus l’attente en PVC remonte vers le plan de travail, plus le siphon se retrouve comprimé sous la cuve.
Selon les prescriptions du NF DTU 60.11, la pente d’évacuation des collecteurs d’eaux usées doit être comprise entre 1 et 3 cm par mètre (soit 1 à 3 %). Une valeur de 2 à 3 cm par mètre reste le repère technique optimal pour maintenir une vitesse d’autocurage constante dans le réseau.
Diamètres de tuyauterie normalisés selon les appareils
Le dimensionnement des canalisations d’évacuation répond à des exigences précises pour chaque point d’eau du logement. D’après le DTU 60.11, le diamètre intérieur minimal requis est de 32 mm pour un lavabo, 40 mm pour un lave-linge ou un lave-vaisselle, et atteint 40 à 50 mm pour les éviers, douches et baignoires. Une section trop étroite sur un évier favorise l’accumulation des graisses de vaisselle et multiplie les risques d’obstruction.
Conflit d’encombrement entre siphon et tiroirs sous-évier

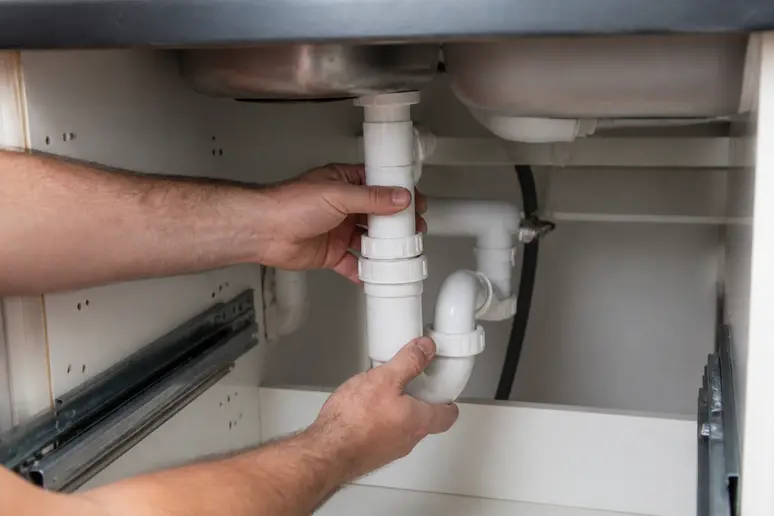

La présence du siphon d’évacuation sous la cuve entre souvent en collision directe avec la structure des tiroirs hauts. Une bonde standard plonge de 15 à 20 cm sous le fond de cuve, plaçant le culot du siphon en plein dans la trajectoire de la traverse arrière du meuble. Lorsque l’évacuation murale débouche à 52 cm, l’écart vertical restant pour loger la garde d’eau devient particulièrement restreint.
Les caissons modernes contournent ce blocage mécanique à l’aide de tiroirs spécifiques munis d’une découpe centrale en U. Une autre méthode consiste à utiliser une tubulure déportée dite gain de place. Ce dispositif renvoie le siphon au ras du mur porteur, libérant ainsi l’intégralité du volume central pour le passage des coulissants.
Configuration du meuble selon le réseau et les tiroirs
Le choix de l’aménagement intérieur du sous-évier se détermine en fonction de l’altimétrie exacte de votre sortie murale et du type de cuve retenu. Le tableau ci-dessous indique les solutions adaptées à chaque configuration pour préserver l’accès technique :
| Configuration d’évacuation observée | Conduite à tenir pour l’agencement | Repère technique associé |
|---|---|---|
| Sortie murale positionnée à 52 cm | Orientez la tubulure vers la cloison arrière ou privilégiez des portes battantes | 18 cm d’écartement vertical sous cuve standard |
| Sortie murale située entre 45 et 50 cm | Posez un tiroir avec découpe en U et siphon compact déporté | Garde d’eau standard préservée |
| Sortie murale inférieure à 40 cm | Ajustez la hauteur du siphon pour maintenir la garde d’eau | Pente minimale de 1 cm par mètre selon DTU 60.11 |
| Évier double bac avec meuble de 60 à 80 cm | Installez une tubulure jumelée compacte vers l’attente murale | Section de tuyau de 40 à 50 mm |
Si la sortie murale dépasse 55 cm de hauteur, l’écoulement gravitaire d’une cuve de 20 cm de profondeur devient irréalisable sans rehausser l’ensemble du plan de travail de la cuisine.
Dimensions du caisson et intégration de la cuve
La largeur du meuble sous-évier doit correspondre scrupuleusement au gabarit d’encastrement du bac pour assurer sa stabilité. Chez Cuisine&Cie, les caissons d’une largeur de 60 cm disposent d’une porte et sont fréquemment dépourvus de panneau de fond, ce qui simplifie l’accès à la robinetterie et le passage des conduits muraux sans découpe complexe sur place.
Le choix du sous-meuble varie également selon le nombre de bacs. Les éviers 1 bac et demi requièrent une largeur de meuble comprise entre 44 cm et 80 cm. Pour un modèle à 2 bacs, la largeur du meuble doit obligatoirement être comprise entre 60 cm et 80 cm afin de loger les deux bondes et leur raccordement commun.
Rangement modulable et détection des fuites sous l’évier

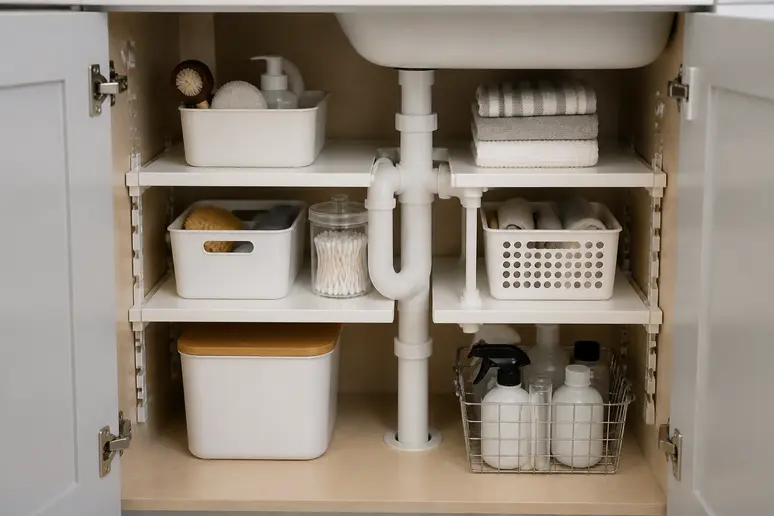

L’aménagement de l’espace sous-évier nécessite des accessoires ajustables capables de contourner les canalisations rigides. Dans un caisson à portes battantes, l’étagère ajustable KitchyGoods offre une largeur extensible de 53 cm à 88 cm. Ses plateaux amovibles se positionnent librement de part et d’autre des tuyaux pour créer deux niveaux de stockage sans modifier le réseau existant.
Le contrôle de l’étanchéité prévient toute dégradation des panneaux d’aggloméré par gonflement. Les suintements proviennent généralement d’un joint torique pincé ou d’une bague filetée trop serrée qui s’est faussée. L’application d’un papier absorbant sec sous chaque raccord permet de repérer immédiatement la moindre goutte.
Le mémo de Nicolas : Avant d’arrêter votre choix de meuble bas, mesurez au millimètre la hauteur de l’axe de votre tuyau PVC par rapport au sol et comparez-la au fond de votre cuve. Si l’écart est inférieur à 20 cm, commandez un siphon à tubulure déportée sous peine de voir vos tiroirs bloqués à mi-course.
Mesurez au mètre ruban la distance entre l’axe de votre évacuation murale et le bord inférieur de votre évier avant de choisir vos tiroirs.
Foire aux questions
Quelle est la hauteur d’évacuation habituelle pour un évier de cuisine ?
L’évacuation se place généralement entre 45 et 50 cm en partant du sol fini. Cette cote assure un écoulement fluide et laisse l’espace nécessaire pour raccorder un siphon sous une cuve standard.
Quels diamètres de tuyaux le DTU 60.11 préconise-t-il pour la cuisine ?
Le DTU 60.11 recommande un diamètre de 40 à 50 mm pour l’évacuation d’un évier et de 40 mm pour un lave-vaisselle, garantissant un débit suffisant sans risque d’engorgement.
Comment préserver l’ouverture des tiroirs sous l’évier ?
L’installation d’un siphon gain de place déporté vers le mur arrière, combinée à des tiroirs usinés avec une encoche centrale en U, permet d’éviter les frottements contre la tuyauterie.
Quelle inclinaison minimale appliquer au tuyau d’évacuation ?
Le DTU 60.11 impose une pente comprise entre 1 et 3 cm par mètre (1 à 3 %) pour les collecteurs d’eaux usées, la fourchette de 2 à 3 cm par mètre étant idéale pour l’évier.
Quel caisson choisir pour encastrer un évier 2 bacs ?
Un meuble sous-évier d’une largeur comprise entre 60 cm et 80 cm est nécessaire pour accueillir l’encombrement total d’un évier à 2 bacs et son dispositif de vidage double.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
